技 術

使用電極径 φ0.05㎜~
※異形状も対応可能(角穴、スリットなど)
※アスペクト比が概ね2以下

穴あけ加工種類 小穴 こあな
使用電極径

φ0.10~φ0.95㎜
(φ0.05㎜刻み)

φ1.0~φ3.0㎜
(φ0.1㎜刻み)

※ワイヤーカット放電加工、リーマ加工などの下穴のご要望が多く、用途に合わせた穴径をご提案いたします。

穴あけ加工種類 傾斜穴 割出穴

斜面、曲面、球面への加工が可能。

穴径の200倍以上の深さの加工が可能。
(φ0.5~φ2.0㎜の場合)

穴あけ加工種類 止穴 とめあな
通常は深さ公差±0.5㎜で対応いたします。それ以下の深さ公差についてはご相談ください。

加工実績材質例

SUS系 鉄系 チタン モリブデン タンタル インコネル タングステン コンスタンタン コバール アルファモス合金 ニオブ 錫 銀 銅 リン青銅 無酸素銅 真鍮 アルミ 超硬

穴用途例

ワイヤーカットスタート穴 エアー穴 油穴 冷却穴 熱電対挿入穴 ノズル穴 人工欠陥穴
タップやドリル折れ込み除去

設 備

高速細穴放電加工機(MEMH8) 3台

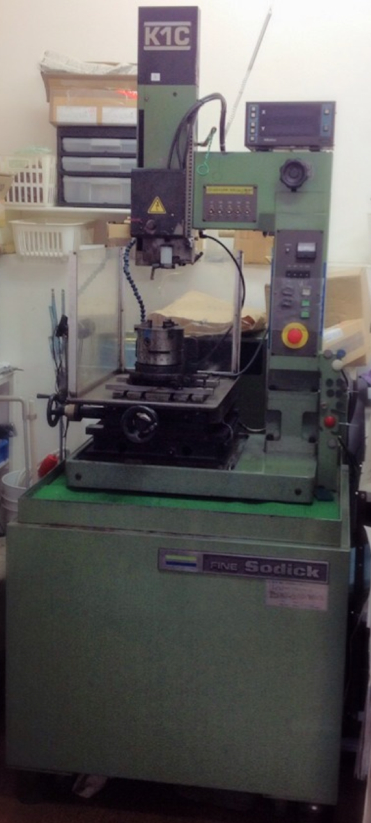

高速細穴放電加工機(K1C) 1台

高精細穴放電加工機(タートル1号) 1台

加工できるワークサイズ

高さ:最大250㎜

重さ:30㎏程度

※タートル1号は手の平サイズまでとなります。

工場内の様子

整理整頓を心がけ、動きやすい現場作りにつとめています。
